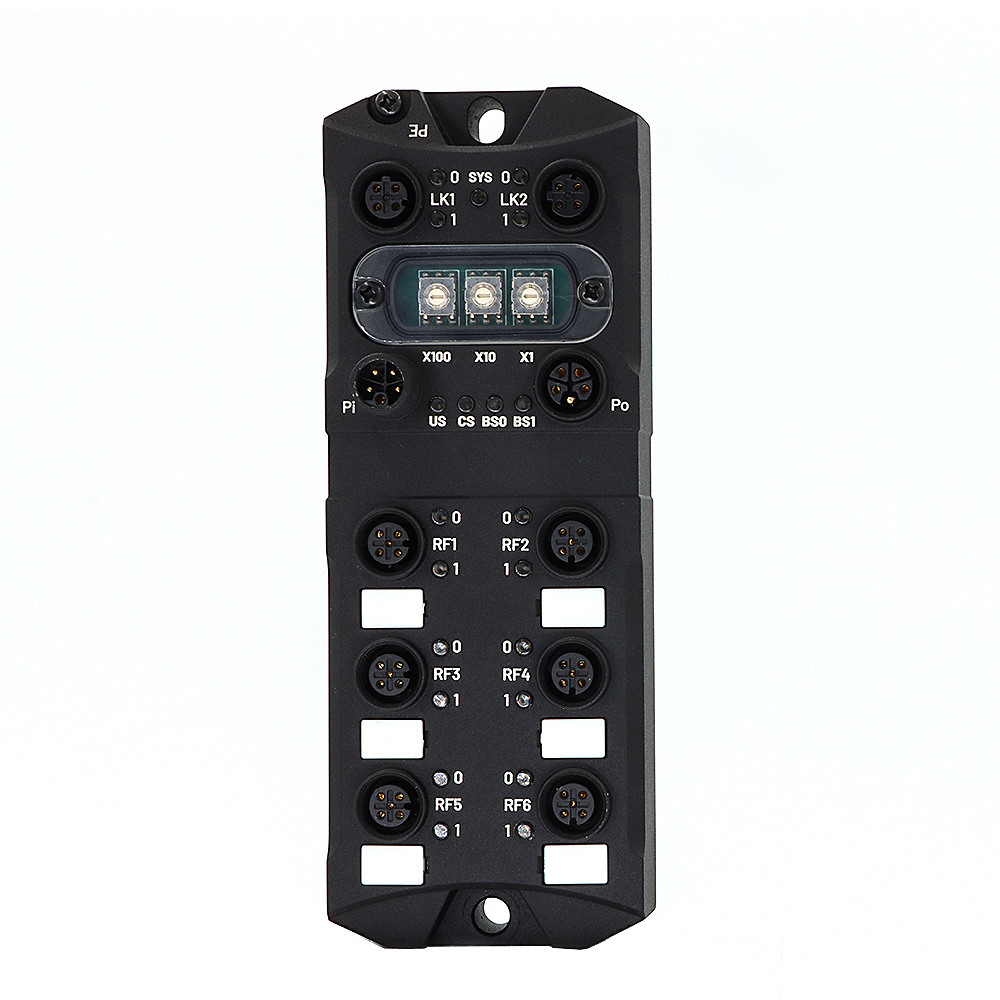

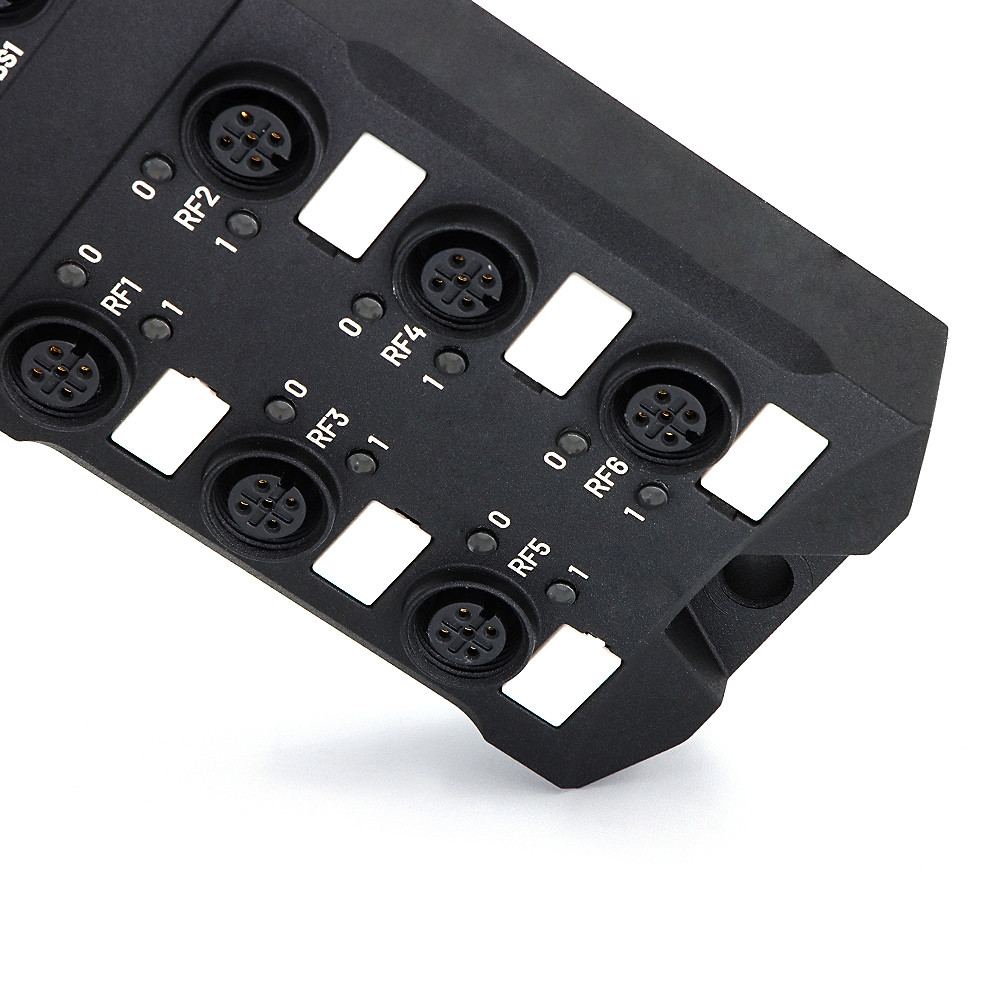

| Mô tả | Mô-đun cổng RFID |
| Sử dụng | Truyền thông công nghiệp |
| Sản lượng | 18-30VDC |
| Nhiệt độ hoạt động | -30°C~+70°C |
| Giao diện | RS-485 |
| Ứng dụng | Truyền thông công nghiệp |
| Tiêu thụ hiện tại | < 80mA@24V |
| Bộ kết nối RFID | M12 5Pin A mã nữ |
| Thiết kế | Cổng mạng kép với hỗ trợ cascading 6 cổng RFID |
| Khu vực ứng dụng | Môi trường công nghiệp khắc nghiệt đòi hỏi nhiều kết nối RFID với mạng bus |
Giao diện Ethernet LK1/LK2 sử dụng đầu nối 4Pin-M12-DCODED-Nữ:
| Đinh | Nhiệm vụ | Mô tả |
|---|---|---|
| 1 | TD+ | Dữ liệu chuyển tiếp+ |
| 2 | RD+ | Nhận dữ liệu + |
| 3 | TD- | Dữ liệu chuyển tiếp |
| 4 | RD- | Nhận dữ liệu... |
Pi / Po giao diện cung cấp điện sử dụng 5Pin-M12-LCODED-người đàn ông/người phụ nữ đầu nối:
| Đinh | Nhiệm vụ | Mô tả |
|---|---|---|
| 1 | US (+ 24V) | Nguồn cung cấp điện hệ thống dương tính |
| 2 | GNDL (0V) | Nguồn cung cấp năng lượng tải tiêu cực |
| 3 | GNDS (0V) | Nguồn cung cấp điện hệ thống âm |
| 4 | UL (+ 24V) | Nguồn cung cấp điện tải tích cực |
| 5 | PE | Đất bảo vệ |
Tình trạng hoạt động của mô-đun cổng được hiển thị thông qua các chỉ số LED theo ba loại: tình trạng hệ thống, tình trạng RFID và tình trạng bus.
| Tên | Màu sắc | Nhà nước | Mô tả |
|---|---|---|---|
| SYS | Màu xanh/màu đỏ | Bỏ đi. | GM tắt điện rồi. |
| Đèn đèn LED màu xanh | GM đã hoàn thành khởi tạo và đang hoạt động bình thường | ||
| Đèn đèn LED màu xanh nhấp nháy | GM đang chạy ở cài đặt mặc định | ||
| Đèn đèn LED màu đỏ bật | GM đang ở chế độ khởi động | ||
| Hoa Kỳ | Màu xanh/màu đỏ | Bỏ đi. | Không xác định (không sử dụng) |
| Đèn đèn LED màu xanh | Tất cả điện áp cổng RFID đều bình thường. | ||
| Đèn đèn LED màu đỏ bật | Có một điện áp bất thường trên một cổng RFID duy nhất | ||
| Đèn đèn LED đỏ nhấp nháy | Có những điện áp bất thường trên nhiều cổng RFID. |
| Điện áp cung cấp | 18-30VDC |
| Tiêu thụ hiện tại | < 80mA@24V |
| Bảo vệ năng lượng | Tăng dòng, kết nối ngược, tăng áp, ESD, bảo vệ FFT |
| Xe buýt | EtherCAT |
| Truyền thông | Cổng mạng kép với chức năng chuyển mạch tích hợp |
| Số cổng RFID | 6 |
| Vật liệu nhà ở | Đồng hợp kim nhôm |
| Trọng lượng | Khoảng 400g |
| Kích thước | 167.92x62.92x31.90mm |
CE, FCC, RoHS, WEEE
