| Thuộc tính | Giá trị |
|---|---|
| Dòng | Dòng Q80 |
| Mô tả | Đầu đọc/ghi RFID HF |
| Nhiệt độ hoạt động | -30℃~+70℃ |
| Điện áp định mức | 18-30V |
| Giao diện | Đầu nối Nam M12 8 Pin |
| Tần số hoạt động | 13.56MHz |
| Điện áp cung cấp | 9-30VDC |
| Phạm vi đo | 0~150mm (Liên quan đến thẻ) |
| Thiết kế | ① Hiển thị trạng thái LED ② Nguồn điện và giao diện truyền thông |
|---|---|
| Lĩnh vực ứng dụng | Các tác vụ nhận dạng trên dây chuyền lắp ráp nhỏ trong môi trường công nghiệp khắc nghiệt. Thường được sử dụng trong năng lượng mới, ô tô, thiết bị gia dụng và các ngành công nghiệp khác |

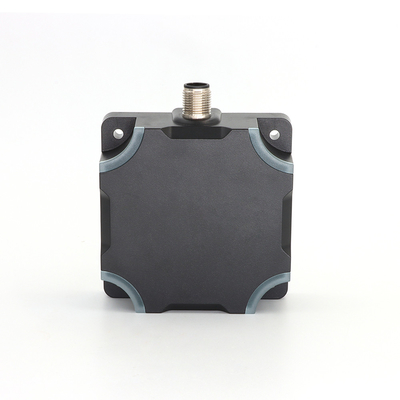

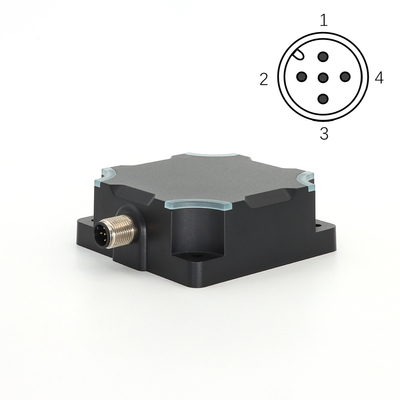

KRH-Q80G với giao diện RS-232, sử dụng đầu nối 5Pin-M12-ACODED-Male, sơ đồ chân được hiển thị bên dưới.
| Đầu nối | Chân | Gán | Mô tả |
|---|---|---|---|
| 1 | +24V | Nguồn điện dương |
| 2 | TX | RS-232 TX | |
| 3 | 0V | Nguồn điện âm | |
| 4 | RX | RS-232 RX | |
| 5 | NC | Không kết nối |
Trạng thái hoạt động của đầu đọc (KRH-Q80G với giao diện TCP/IP) được hiển thị bằng đèn LED. Đèn LED có thể sử dụng các màu xanh lam, đỏ hoặc vàng và các trạng thái tắt, bật, nhấp nháy.
| Tên | Màu | Trạng thái | Mô tả |
|---|---|---|---|
| SYS | Xanh lam Đỏ | Tắt | Đầu đọc đã tắt nguồn. |
| LED xanh lam sáng | Đầu đọc được bật và hoạt động bình thường. | ||
| Xanh lam | Đèn LED xanh lam nhấp nháy | Đầu đọc ở chế độ BOOT. | |
| Đỏ | Đèn LED đỏ sáng | Tự kiểm tra đầu đọc không thành công. | |
| Đỏ | Đèn LED đỏ nhấp nháy | Phần mềm đầu đọc chạy bất thường. | |
| LINK | Xanh lam Đỏ | Tắt | Không có kết nối nào được thiết lập. |
| LED xanh lam sáng | Kết nối được thiết lập. | ||
| Xanh lam | Đèn LED xanh lam nhấp nháy | Các hướng dẫn hợp lệ đã được nhận và thực hiện thành công. | |
| Đỏ | Đèn LED đỏ sáng | Lỗi phần cứng. | |
| Đỏ | Đèn LED đỏ nhấp nháy | Lệnh hợp lệ đã nhận nhưng thực hiện không thành công. | |
| TAG | Xanh lam Vàng | Tắt | Không có Thẻ nào được phát hiện trong khu vực nhận dạng. |
| LED xanh lam sáng | Thẻ đã được phát hiện trong khu vực nhận dạng chính (tín hiệu RSSI mạnh nhất). | ||
| Xanh lam | Đèn LED xanh lam nhấp nháy | Thẻ đã được phát hiện trong khu vực nhận dạng phụ (tín hiệu RSSI trung bình). | |
| Vàng | Đèn LED vàng sáng | Thẻ đã được phát hiện trong khu vực nhận dạng quan trọng (tín hiệu RSSI yếu). | |
| Vàng | Đèn LED vàng nhấp nháy | Thẻ đã được phát hiện giữa khu vực nhận dạng quan trọng và khu vực không nhận dạng (tín hiệu RSSI quan trọng). |
Thẻ phải ở khu vực trung tâm của phạm vi cảm biến như hình dưới đây.
KRH-Q80G có thể được lắp phẳng trong kim loại. Cho phép giảm dữ liệu trường có thể xảy ra. Để tránh bất kỳ ảnh hưởng nào đến dữ liệu trường, khoảng cách "D" phải được giữ ở mức ≥30mm.
KRH-Q80G cạnh nhau: Để tránh bất kỳ ảnh hưởng nào giữa các đầu đọc, khoảng cách "D" phải được giữ ở mức ≥300mm.
KRH-Q80G đối diện: Để tránh bất kỳ ảnh hưởng nào giữa các đầu đọc, khoảng cách "D" phải được giữ ở mức ≥400mm.
| Số đặt hàng | KRH-Q80G-TCP |
|---|---|
| Tần số vô tuyến | |
| Tần số hoạt động | 13.56MHz |
| Anten | Tích hợp |
| Phạm vi đọc/ghi | 0-150mm (Liên quan đến thẻ) |
| Tiêu chuẩn ISO | ISO 15693 |
| Dữ liệu điện | |
| Điện áp cung cấp | 9~30VDC |
| Tiêu thụ hiện tại | <100mA@24V |
| Giao diện truyền thông | TCP/IP |
| Tốc độ truyền | Ethernet thích ứng 10 / 100M |
| Khoảng cách truyền | Cặp xoắn được che chắn Cat5e trở lên,<100m |
| Đầu nối | 8Pin-M12- ACODEDMale |
| Điều kiện môi trường cho phép | |
| Nhiệt độ hoạt động | -30℃~+70℃ |
| Nhiệt độ bảo quản | -40℃~+85℃ |
| Mức độ bảo vệ | IP67 theo EN 60529 |
| Khả năng chống va đập | 7M2,500 m/s2, theo EN 60721-3-7 |
| Khả năng chống rung | 7M2,200 m/s2, theo EN 60721-3-7 |
| Tải xoắn và uốn | Không được phép |
| Thông số kỹ thuật cơ học | |
| Vật liệu vỏ | PC + ABS |
| Màu vỏ | Đen |
| Trọng lượng | Khoảng 185g |
| Kích thước | 80 x 80 x 30 mm |
| Loại lắp | 4 x vít M4, chiều dài của vít phải là ≥ 20 mm |
| Mã ren | M30 x 1.5 |
| Hiển thị LED | 4 x LED, xanh lam 2 x LED, đỏ 2 x LED, vàng |
| Tiêu chuẩn, thông số kỹ thuật, phê duyệt | |
| Bằng chứng về sự phù hợp | CE FCC RoHS WEEE |
